Pintip-Hydrophon (Nadelhydrophon)
PTH-1.0-20, PTH-0.5-20, PTH-0.5-50, PTH-0.3-50
Pintip-Ultraschall-Hydrophone (Nadelhydrophone) – Präzision auf kleinstem Raum
Pintip-Hydrophone (auch genannt Nadelhydrophone) sind spezialisierte Ultraschallsensoren zur präzisen Messung akustischer Signale in Flüssigkeiten. Durch ihren besonders kleinen aktiven Durchmesser – meist zwischen 0,5 und 1,0 mm – eignen sie sich hervorragend für Anwendungen, bei denen höchste Ortsauflösung und minimale Störbeeinflussung gefragt sind.
Ausgestattet mit hochwertigen keramischen Sensorelementen (z. B. PZT-Folie oder PZT-Disk) erfassen Pintip-Hydrophone zuverlässig Schallfelder in einem breiten Frequenzbereich von bis zu 70 MHz. Dies macht sie ideal für hochauflösende Messungen in der medizinischen Ultraschalldiagnostik, industriellen Werkstoffprüfung oder akustischen Forschung.
Dank integriertem Vorverstärker, standardisiertem 50-Ohm-Abschluss und mitgelieferter Spannungsversorgung bieten Pintip-Hydrophone eine stabile, rauscharme Signalverarbeitung – direkt einsatzbereit für präzise Messsysteme.
Ob in Laboren, Prüfanlagen oder Entwicklungsumgebungen: Pintip-Ultraschall-Hydrophone stehen für höchste Messgenauigkeit bei minimaler Baugröße.

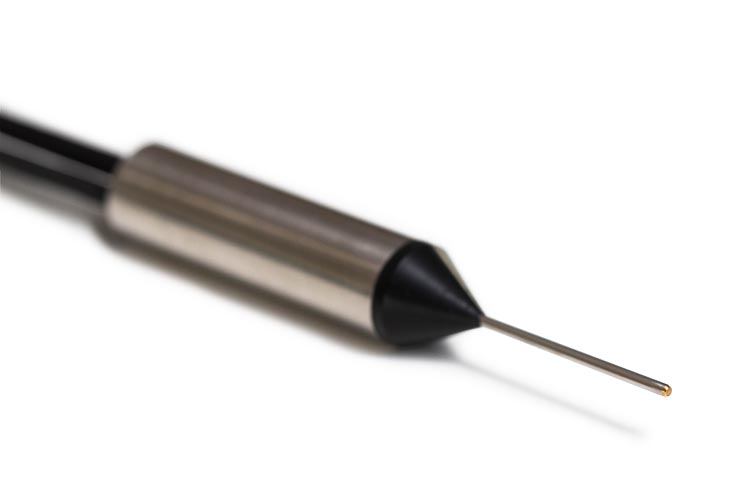

Pintip-Hydrophon (Nadelhydrophon) PTH 1.0 mm – 20 MHz
Artikel-Nr.: VK-43001
Technische Daten:
keramisches Sensorelement (PZT disk)
aktiver Durchmesser 1.0 mm
Empfindlichkeit (typisch) 0.5 V/MPa
Frequenzbereich 0.5 – 20 MHz
integrierter Vorverstärker
inkl. Spannungsversorgung und 50 Ohm Abschluss
Pintip-Hydrophon (Nadelhydrophon) PTH 0.5 mm – 20 MHz
Artikel-Nr.: VK-43002
Technische Daten:
keramisches Sensorelement (PZT disk)
aktiver Durchmesser 0.5 mm
Empfindlichkeit (typisch) 0.5 V/MPa
Frequenzbereich 0.5 – 20 MHz
integrierter Vorverstärker
inkl. Spannungsversorgung und 50 Ohm Abschluss
Pintip-Hydrophon (Nadelhydrophon) PTH 0.5 mm – 50 MHz
Artikel-Nr.: VK-43003
Technische Daten:
keramisches Sensorelement (PZT disk)
aktiver Durchmesser 0.5 mm
Empfindlichkeit (typisch) 0.7 V/MPa
Frequenzbereich 0.5 – 50 MHz
integrierter Vorverstärker
inkl. Spannungsversorgung und 50 Ohm Abschluss
Pintip-Hydrophon (Nadelhydrophon) PTH 0.3 mm – 50 MHz (PI ceramic foil)
Artikel-Nr.: VK-43004
Das PTH-0.3-50 Ultraschallhydrophon aus der Serie der Piezo-Spitzenhydrophone ist die ideale Lösung für die präzise Charakterisierung von Ultraschallfeldern. Dank seines keramischen Sensorelements und der innovativen Verwendung einer dünnen keramischen Folie bietet dieses Hydrophon eine hohe Empfindlichkeit, ein exzellentes Signal-Rausch-Verhältnis und eine beeindruckende Bandbreite bis 50 MHz. Mit einem Sensorelement-Durchmesser von nur 300 µm garantiert es zudem ein hohes räumliches Auflösungsvermögen – perfekt für anspruchsvolle Messaufgaben.
Vielseitige Einsatzmöglichkeiten
Das Pintip-Hydrophon PTHxx-0.3-50 eignet sich hervorragend zur Entwicklung und Prüfung von Ultraschallwandlern, zur Bestimmung von Schalldruck, akustischer Intensität und Leistung gemäß den Standards IEC 61157 und IEC 62127 bei medizinischen Ultraschallgeräten sowie zur Messung der Feldverteilung bei NDT-Schallköpfen. Besonders geeignet ist es für die Detektion von kleinen Ultraschallsignalen mit begrenzter Bandbreite oder CW-Signalen im mittleren MHz-Bereich.
Ob in der Medizintechnik oder der zerstörungsfreien Werkstoffprüfung (NDT) – dieses Ultraschallhydrophon liefert zuverlässige Ergebnisse und unterstützt Sie bei der Entwicklung hochwertiger Ultraschalltechnologien. Dank seiner robusten Bauweise und technischen Raffinesse ist es die erste Wahl für Profis, die Wert auf Qualität und Präzision legen.
Verwendung des PTH-0.3-50
Die Piezohydrophone der Serie PTHxx-0.3-50 überzeugen durch eine robuste Bauweise, einfache Handhabung und ein hohes Signal-Rausch-Verhältnis. Damit sind sie ideal für Messungen unter schwierigen EMV-Bedingungen. Dank der Größe des aktiven Elements und des Frequenzbereichs eignen sich die Hydrophone besonders für die Messung der Schallabgabe in folgenden Anwendungen:
– Ultraschallgeräte für kosmetische Zwecke
– Ultraschall-Therapiegeräte
– Ultraschall-Doppler-Geräte (z. B. Vascular- und Fetal-Doppler)
– Kosmetische HIFU-Geräte (z. B. für Lipolyse)
(Hinweis: Bei der Messung von HIFU-Signalen ist auf die Vermeidung von Kavitationen zu achten, da diese zu dauerhaften Schäden am Hydrophon führen können.)
Technische Highlights
– Integrierter Vorverstärker: Ermöglicht den direkten Anschluss an ein Oszilloskop mit einem 50-Ohm-Abschlusswiderstand.
– Hohe Störfestigkeit: Ideal für den Einsatz unter schwierigen EMV-Bedingungen.
– Kompaktes Design: Perfekt für präzise Messungen in anspruchsvollen Umgebungen.
Lieferumfang
Hydrophon 0.3 mm mit Vorverstärker / Line Driver, Kabel und BNC-Stecker
Technische Daten
keramisches Sensorelement (PZT-Folie)
aktiver Durchmesser 0.3 mm
Empfindlichkeit (typisch) 0.15 V/MPa
Frequenzbereich 0.5 – 50 MHz
integrierter Vorverstärker
inkl. Spannungsversorgung und 50 Ohm Abschluss
(Datenblätter auf Anfrage)
